隨著輪胎產品開發力度的加大,輪胎模具設計工作量也不斷加大,準確、快速地設計輪胎模具對輪胎企業來說十分重要。我公司利用CAXA自帶的庫操作來建立輪胎模具設計庫,實現了模具設計參數化,大大提高了輪胎模具設計精度和效率。
1.輪胎模具的分類
根據使用情況,輪胎模具分為硫化罐模具、硫化機模具、內胎模具、墊帶模具、水胎模具五大類。
2.模具圖庫的功能
1.改變傳統的作圖方法,去掉繁瑣的作圖過程,改為由 Excel 輸入設計參數,并將這些參數作為CAXA的外部讀入數據,在CAXA中自動生成模具加工圖。
2.在Excel中輸入的主要設計參數包括:輪胎參數、設計參數、裝配參數、密封參數、定位參數、吊裝參數以及其他參數。其中,輪胎參數由輪胎產品確定;裝配參數、密封參數和定位參數對于固定的硫化設備來說為固定參數;設計參數為模
具設計參數,由模具的受力情況確定,部分設計參數可在Excel中利用建立的經驗公式自動計算出來,吊裝參數根據模具質量、胎坯質量、水胎(或膠囊)質量以及水胎(或膠囊)中水的質量確定。
3.Excel中模具尺寸數據相互關聯,調整某一尺寸數據,其它相關的尺寸數據會自動調整,方便設計人員對圖形的更改。
4.設計圖輸出自動化,圖的輸出比例可調整。
3.模具圖庫的建立
1.根據模具的分類,按1∶1的比例為每類模具作一套規范圖。
2.在模具圖上標注尺寸,建立模具結構框架。
3.在CAXA庫操作中進行“圖符定義”,對框架圖進行定義,使其中的每個元素參數化。
4.輸入圖符個數,選擇圖符,確定每個圖符的基點。
5.逐個給定對每個圖符尺寸的變量名,并以此來定義元素,使尺寸參數化。
6.定義元素是用坐標來對圖符中每條線段、圓弧等單個元素進行規定,坐標以尺寸變量名定義。
7.模具參數圖建好后存儲于圖庫中。
4.外部數據的輸入
建立輸入數據的Excel表,構建與CAXA互交數據的平臺,使其能方便地進行數據交換。通過Excel表格輸入數據,快捷地進行繪圖操作。
5.水胎模具裝配圖庫建立過程

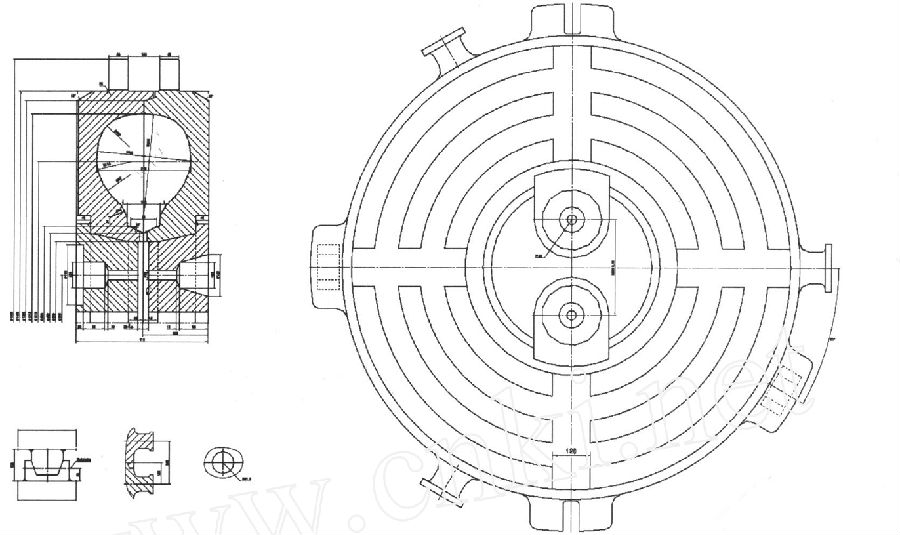

1.先作出1個規格的水胎模具圖,如圖1所示,圖中尺寸為隨意給出取整的數值,比例為1∶1。
2.打開庫操作中的定義圖符,先定義出圖符數量,本圖共有5個視圖,需定義出5個圖符,輸入5后,分別為每個視圖選取并定義基點,基點的選取要以方便為宜,例如側視圖取在圓心點上。

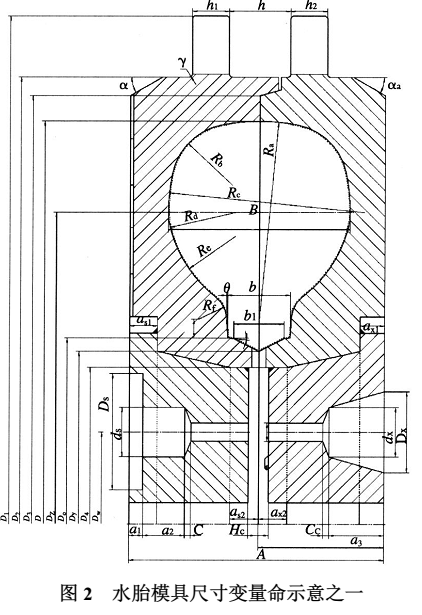

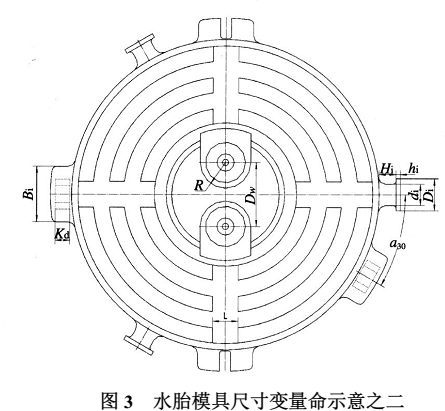

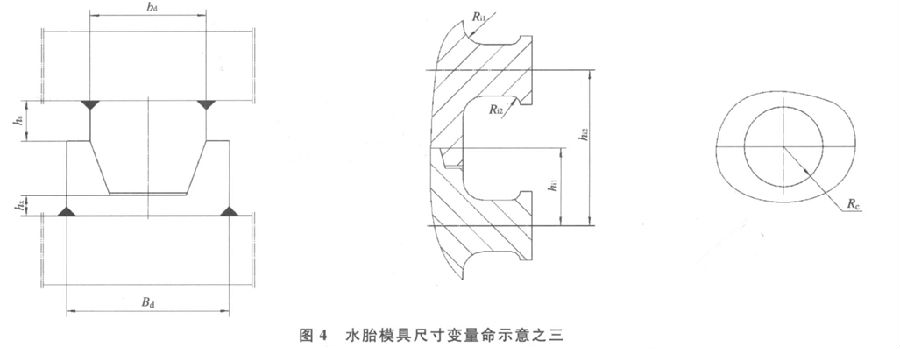

3.每個尺寸定義一個變量名,圖2～4 示出各尺寸的變量名,變量命名以方便好記為前提。
4.各尺寸命名后,進行元素定義。
5.元素定義過程:元素定義時,給出線段起點和終點的座標,給出圓圓心坐標和半徑,給出圓弧圓心坐標、半徑以及起點和終點座標,這些座標均以變量名來定義,這樣才能在給出變量具體數值后 ,自動生成帶有要求尺寸的圖。水胎模具圖約有 900多個元素,每個元素需定義4個參數,即每張圖需定義約4000個參數。有些元素過于復雜,需要加上中間變量使元素定義公式簡化后,才能完成元素計算。
6.將定義好的圖符存入圖庫,存入時可自行設置圖符的類別、名稱,也可對圖符的屬性進行定義。
6.輪胎模具設計庫應用
1.建立輸入數據的Excel表，構建出與CAXA互交數據的平臺，通過Excel表輸入數據，快捷的進行繪圖操作。
2.在Excel表中輸入數據，輸入數據包括;輪胎參數、設計參數、裝配參數、密封參數，定位參數、吊裝參數以及其他參數。數據輸完后,同工作表組中的裝配表、上模表、下模表、定位塊表可自動生成 。
3.將每個工作表另存為txt文件。
4.打開庫操作,進行數據編輯,再打開讀入外部數據指令,將裝配表、上模表、下模表、定位塊表等的txt文件一一讀入到 CAXA 的數據庫中。
5.打開庫操作,提取圖符,直接調用生成的圖。
6.在生成圖上注出配合、公差、粗糙度、圖框、標題欄、明細表、技術要求等,即得到一套完整的模具設計圖。
